Kohlenwasserstoff-Index mit GC in zwei Minuten bestimmen

| Autor/ Redakteur: Riccardo Faccetti*, Andrea Cadoppi* und Klaus Schrickel** / Marc Platthaus

Der Mineralöl-Gehalt von Wasser und Boden ist für Wasserversorger und Umweltschutz-Institutionen aufgrund gesetzlicher Regelungen in vielen europäischen Ländern ein notwendiger Qualitätsparameter, dessen Bestimmung für viele Laboratorien zwingend erforderlich ist. Daher ist eine geeignete und schnelle Analysenmethode von großer Bedeutung.

Firmen zum Thema

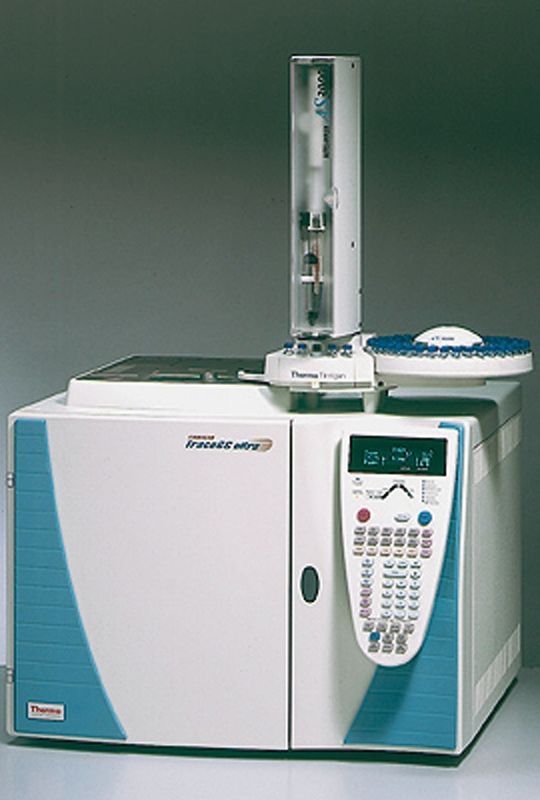

Abb.1a: Finnigan Trace GC mit Ultra Fast Modul und AS3000 Autosampler
