Drop Shape Analyzer Tintentropfen in Echtzeit analysieren

| Redakteur: Doris Popp

Der neue Drop Shape Analyzer DSA Inkjet von Krüss ist ein Messinstrument zur Analyse der Eigenschaften und des Flugverhaltens von Tintentropfen nach dem Austritt aus dem Druckkopf.

Firmen zum Thema

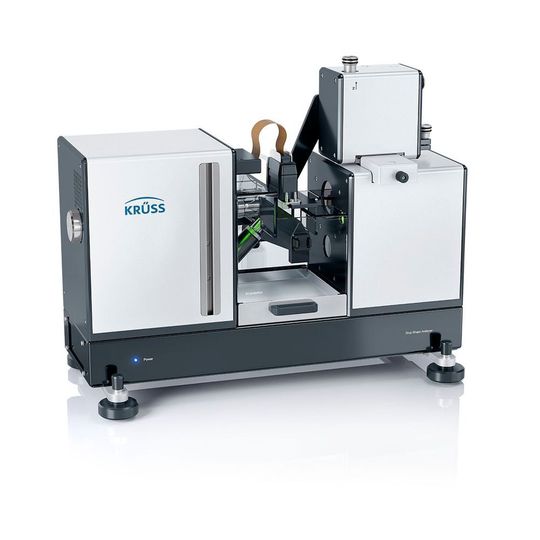

Drop Shape Analyzer – DSA Inkjet
Drop Shape Analyzer – DSA Inkjet
(Bild: Krüss )

Geläufige Probleme wie eintrocknende Düsen und unscharfe Druckbilder können erhebliche Kosten verursachen. Bei der Tintenentwicklung und Qualitätssicherung muss deshalb das Zusammenspiel zwischen der Druckkopfansteuerung und der Tinte perfekt eingestellt und überwacht werden. Das DSA Inkjet wurde speziell für diese Aufgabe konzipiert. Mit einer eigenen Druckerelektronik kommuniziert es direkt mit dem im Instrument installierten Druckkopf und analysiert die Tintentropfen in Echtzeit. Um Tintentropfen von wenigen Pikolitern bei Fluggeschwindigkeiten von bis zu 40 m/s präzise analysieren zu können, bedient sich das DSA Inkjet folgender Methode: Zwei verschiedenfarbige Lichtblitze in kurzer Abfolge sorgen für eine Doppelbelichtung des Tropfens in einem einzelnen Videobild einer Farbkamera. Durch Trennung der Farbkanäle werden diskrete Einzelbilder der Tropfen im zeitlichen Abstand von wenigen Millisekunden gewonnen.
