Computersimulation Wissenschaftler lüften neues Geheimnis der Kavitation

| Redakteur: Jörg Kempf

Pumpenbetreiber scheuen sie wie der Teufel das Weihwasser: die Kavitation. Jetzt haben Forscher eine bisher unbekannte Entstehungsweise von Kavitationsblasen mithilfe einer Modellrechnung entdeckt – ein vielversprechender Ansatz gegen Verschleiß in Pumpen und Gleitlagern.

Firmen zum Thema

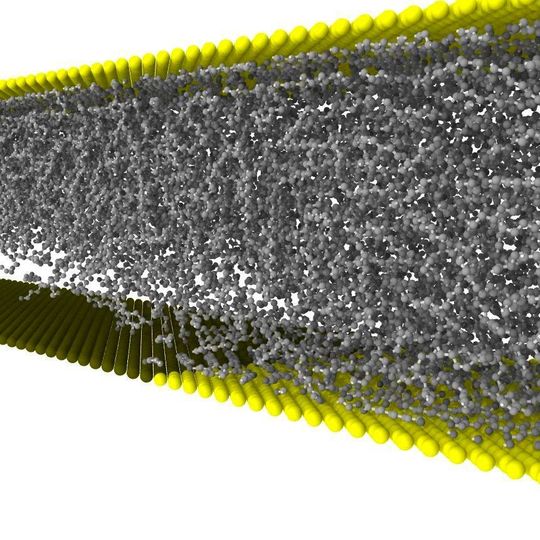

Eine Kavitationsblase entsteht im Schmiermittel zwischen Öl-anziehender (gelb) und Öl-abstoßender Fläche (schwarz). Als Puffer könnte sie Verschleiß reduzieren.
Eine Kavitationsblase entsteht im Schmiermittel zwischen Öl-anziehender (gelb) und Öl-abstoßender Fläche (schwarz). Als Puffer könnte sie Verschleiß reduzieren.
(Bild: KIT)

Karlsruhe – Material- und Reibungsforscher vom Institut für Angewandte Materialien des KIT (Karlsruher Institut für Technologie) wollten wissen, welchen Einfluss chemisch unterschiedliche Oberflächen auf das Fließverhalten eines Schmierstoffs haben. Insbesondere interessierte sie das Verhalten in nanometerbreiten Schmierspalten, einem kritischen Fall nah an der Grenzreibung, das heißt kurz vor dem direkten Kontakt zwischen Oberflächen. Dazu stellten sie ein mathematisches Modell auf, in welchem sie die Viskosität des Schmierstoffs und die Oberflächeneigenschaften der Wände variierten.

„Wir waren sehr überrascht, dass in der Simulation dann am Übergang der Oberflächen – also der Grenze zwischen Öl-anziehend und Öl-abstoßend – Kavitation entsteht“, berichten Dr. Lars Pastewka und Prof. Peter Gumbsch.

Kavitation ist ein bekanntes und wegen seiner zerstörerischen Kraft gefürchtetes, physikalisches Phänomen. „Bisherige Kavitationsmodelle gehen von einer bestimmten Geometrie aus, die Kavitation hervorruft, z.B. eine Engstelle in einer Pumpe oder eine Schiffsschraube, die hohe Strömungsgeschwindigkeiten verursacht“, erklärt Pastewka. Dabei gilt das physikalische Gesetz von Bernoulli, dass der statische Druck einer Flüssigkeit umso geringer ist, je schneller sie strömt. Fällt dabei der statische Druck unter den Verdampfungsdruck der Flüssigkeit, bilden sich Dampfblasen. Steigt der Druck wieder – zum Beispiel wenn die Flüssigkeit nach einer Engstelle in einer Pumpe wieder langsamer fließt – kondensiert der Dampf in den Blasen schlagartig und sie implodieren. Die dabei entstehenden extremen Druck- und Temperaturspitzen führen zu typischen Kavitationskratern und erheblicher Erosion selbst in gehärtetem Stahl.

Kavitation kann auch positiven Effekt haben

„Diese schlagartige Implosion der Dampfblasen passiert aber in den meisten geschmierten Tribosystemen nicht“, betont Dr. Daniele Savio, der mittlerweile am Fraunhofer-Institut für Werkstoffmechanik in Freiburg forscht. „Da der Fluidspalt zwischen aneinander reibenden Oberflächen in der Regel sehr dünn ist, können die Kavitationsblasen nicht stark wachsen und bleiben deswegen stabil. Die Kavitationsblase hat dann keine schädliche Wirkung und dient sogar als Puffer zwischen den Oberflächen, was Reibung und Verschleiß reduziert. Deswegen ist es wichtig, diesen positiven Effekt kontrolliert zu generieren“, erklärt Savio.

In ihrem Simulationsmodell belegen Savio und seine Kollegen nun, dass auch chemisch wechselnde Oberflächen zu Kavitationsblasen führen können. Sie stellen in ihrer gerade erschienenen Publikation in der Fachzeitschrift Science Advances die Frage, ob Kavitation in Situationen, wo ein Schmierstoff zwischen zwei Oberflächen strömt, die Norm ist und nicht die Ausnahme. „Denn üblicherweise sind Oberflächen, wie sie in Motoren oder Zylindersystemen vorkommen, nie homogen – also nur Öl-anziehend oder Öl-abstoßend“, betont Savio. „Der von uns berechnete Effekt könnte daher überall in geschmierten Motoren und Pumpen entstehen, wo wechselnde Oberflächeneigenschaften aneinandergrenzen.“

Kavitation wurde bisher ausschließlich als geometrischer Effekt betrachtet, der durch Scherkräfte, Fließgeschwindigkeit und Druckunterschiede entsteht, beschreiben die Forscher die Situation. „Dass Kavitation auch an Übergängen von wechselnden Oberflächeneigenschaften entstehen kann, ist komplett neu“, hebt Pastewka hervor. Durch ein gezieltes Einstellen der Oberflächenchemie, so sind sich die Forscher sicher, könnte man die Wechselwirkung zwischen Oberfläche und Schmierstoff erheblich verbessern. In den Modellsimulationen konnte man eine Verbesserung der Oberflächentrennung um 10 Prozent beobachten.

„Zusätzliche 10 Prozent Abstand erlauben beispielsweise in Gleitlagern höhere Normalkräfte und Lasttragfähigkeiten bei ansonsten gleichen Bedingungen“, überlegt Savio. In jedem Fall, da sind sich die Wissenschaftler einig, muss die Oberflächenchemie als Designelement im Maschinenbau nun neu bewertet werden.
