Röntgenspektroskopie Röntgenspektroskopie mit räumlicher Auflösung im Nanometerbereich

| Redakteur: Dr. Ilka Ottleben

Forscher des Helmholtz-Zentrum Berlin (HZB) haben ein neues Mikroskop entwickelt, das röntgenspektroskopische Untersuchungen mit hoher räumlicher Auflösung ermöglicht. Das Mikroskop an der Synchrotronquelle BESSY II des HZB nutzt dafür brillante Röntgenstrahlung.

Firmen zum Thema

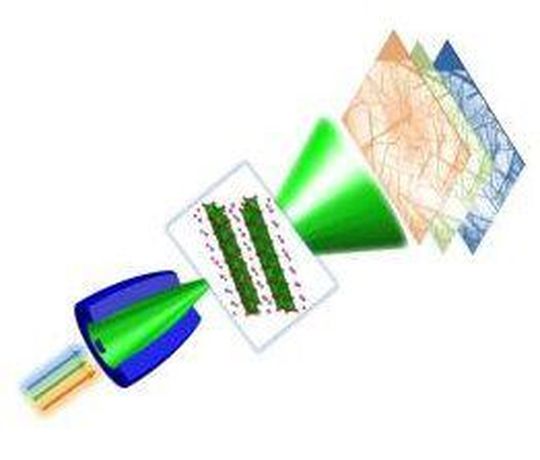

Schematische Darstellung der mit Röntgenlicht verschiedener Photonenenergien durch einen Kapillar-Kondensor beleuchteten zu untersuchenden Titanoxid-Stäbchen. (Bild: HZB)
Schematische Darstellung der mit Röntgenlicht verschiedener Photonenenergien durch einen Kapillar-Kondensor beleuchteten zu untersuchenden Titanoxid-Stäbchen. (Bild: HZB)

Berlin – Mit den konventionellen Röntgenspektroskopie-Methoden konnten bisher keine einzelnen Nanoteilchen studiert werden. Ein wesentliches Ziel bei der Untersuchung von Nanostrukturen oder Nanopartikeln ist jedoch die Bestimmung ihrer Größe und ihrer elektronischen Eigenschaften. Um die notwendige Ortsauflösung im Nanometerbereich zu erhalten, müssen die Strukturen mit Röntgenstrahlung von hoher spektraler Auflösung beleuchtet und mit einem Röntgenobjektiv auf einem Detektor abgebildet werden. Das neue Verfahren haben Dr. Peter Guttmann und das Mikroskopie-Team von PD Dr. Gerd Schneider am HZB-Institut für Weiche Materie und Funktionale Materialien jetzt publiziert.

Das große Interesse an den elektronischen Eigenschaften von Nano-Strukturen, die in verschiedenster Weise funktionalisiert werden können, ist in deren möglicher Anwendbarkeit als aktives Material mit großer Oberfläche in kleinem Volumen begründet. Ihr Einsatz ist beispielsweise in Lithium-Ionen-Batterien, in der Photokatalyse zur Herstellung von Wasserstoff als Energieträger oder in Solarzellen denkbar. Mit dem HZB-Mikroskop steht ein neues und attraktives Werkzeug für die Materialwissenschaften und insbesondere auch die Energieforschung zur Verfügung.

Räumlich hochaufgelöste Bilddatensätze mit spektraler Information

Mit der Methode ist es möglich, Nanopartikel in Objektfeldern von bis zu 20 x 20 µm2 gleichzeitig mit einer CCD-Kamera aufzunehmen. In den Objektfeldern finden sich sehr viele der zu untersuchenden Strukturen. Die Forscher erhalten räumlich hochaufgelöste Bilddatensätze mit spektraler Information, indem sie Bilddaten über einen gewählten Energiebereich mit sehr kleinen Energieschritten aufnehmen. Auf diese Weise kann von jedem einzelnen Partikel bzw. von Teilbereichen der Nanostruktur ein Spektrum gewonnen werden. Diese so genannten NEXAFS-Spektren lassen eine Aussage über die elektronische Struktur zu, also letztlich die Anordnung der einzelnen Atome in dem Nano-Partikel. Anders als bei Raster-Röntgenmikroskopie, bei der mit jeder Aufnahme lediglich das Spektrum eines einzelnen Nanopartikels vermessen wird, enthält ein Datensatz bei der neuen Methode bereits statistische Aussagekraft – in ihm sind die Spektren einer großen Zahl von Partikeln enthalten.

Zeitgewinn bei gleichzeitig verbesserter spektraler Auflösung

„Ein wichtiger Vorteil unseres Mikroskops ist der Zeitgewinn bei gleichzeitig verbesserter spektraler Auflösung von 10.000“, sagt Dr. Peter Guttmann, Physiker am HZB: „Gegenüber den bisher dafür benutzten Raster-Röntgenmikroskopen erlaubt unser Mikroskop eine um den Faktor 100 schnellere Aufnahme von Spektren in großen Objektfeldern. Mit Hilfe des HZB-Elektronenstrahlschreibers können weiterentwickelte Optiken hergestellt werden, um unsere Methode von derzeit 25 nm auf eine Ortsauflösung von 10 nm zu verbessern“.

Mit der hohen räumlichen und spektralen Auflösung, die das Mikroskop erreicht, konnten die Wissenschaftler in Zusammenarbeit mit Co-Autoren aus Belgien, Frankreich und Slowenien die Struktur von speziell aufgebauten Nano-Stäbchen aus Titandioxid untersuchen. Die jetzt vorgestellten Untersuchungen an Nano-Stäbchen erfolgten in einer europäischen Zusammenarbeit im Rahmen der COST action MP0901(NanoTP).

Originalpublikation: Nanoscale spectroscopy with polarized X-rays by NEXAFS-TXM. Peter Guttmann, Carla Bittencourt, Stefan Rehbein, Polona Umek, Xiaoxing Ke, Gustaaf Van Tendeloo, Chris P. Ewels & Gerd Schneider. Nature Photonics, Published online: 27 November 2011 | doi:10.1038/nphoton.2011.268
