Ein ganzes Labor in einer Hand

Lab-on-a-chip Ein ganzes Labor in einer Hand

10.02.2016Autor / Redakteur: Denis Schimmelpfennig* / Dr. Ilka Ottleben

Forschende von der Christian-Albrechts-Universität zu Kiel (CAU) haben einen Chip entwickelt, der in einem Tropfen Blut verschiedene Proteine erkennen kann. Mit diesem Lab-on-a-chip könnten medizinische Diagnosen zukünftig viel schneller und günstiger gestellt werden.

Anbieter zum Thema

GUS LAB GmbH

YMC Europe GmbH

Formulaction GmbH

Christian-Albrechts- Universität zu Kiel

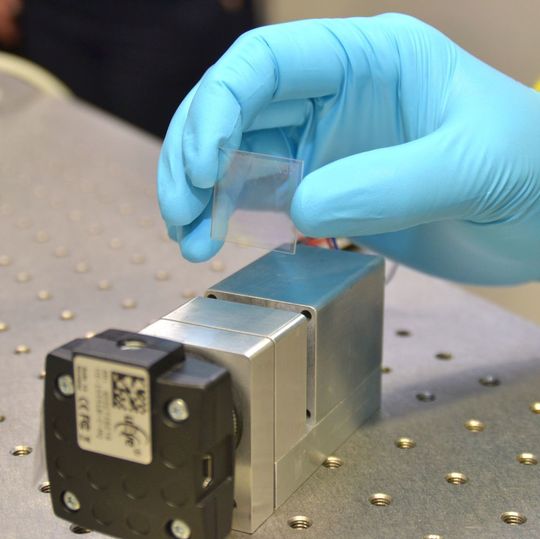

Bis zu 100 Biomarker sollen auf dem Kieler Wegwerflabor Platz finden.
(Foto/Copyright: Denis Schimmelpfennig, CAU)

Kiel – Der Chip hat das Format eines Objektträgers für Mikroskope. Auf ihm werden die roten Blutkörperchen aus dem Blut mit Hilfe einer Membran gefiltert und das Plasma über feine Kapillaren zu der nanostrukturierten Oberfläche des Sensors geleitet. Auf diese haben die Wissenschaftlerinnen und Wissenschaftler verschiedene Antikörper „geklebt“. Fließt nun das Blut durch den Chip, bleiben die zu den Antikörpern passenden Proteine nach dem Schlüssel-Schloss-Prinzip hängen. Die Konzentration dieser Proteine wird dann mit Hilfe von Licht aus LEDs ausgelesen.

„Wir messen die Intensitätsänderung des Lichts, nachdem es den Sensor durchdringt. So erhalten wir Rückschlüsse darauf, wie viel von den Stoffen im Blut vorhanden ist“, erklärt Sabrina Jahns, Doktorandin in der Arbeitsgruppe Integrierte Systeme und Photonik an der Kieler Technischen Fakultät.

Bildergalerie

Ihr Chiplabor könnte medizinische Diagnosen künftig schneller und günstiger machen: (v.l.) Sabrina Jahns und Martina Gerken

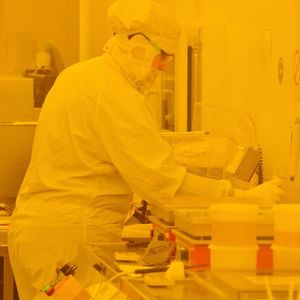

Für die Herstellung der Chiplabore nutzt Sabrina Jahns den Reinraum des Kieler Nanolabors.

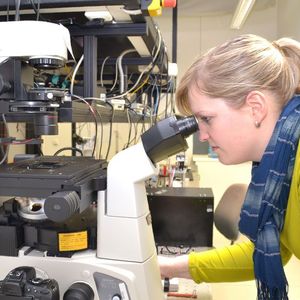

Sabrina Jahns kontrolliert die Oberfläche des Sensors im Institut für Elektrotechnik und und Informationstechnik.

Bis zu 100 Biomarker sollen mit dem Lab-on-a-chip detektierbar werden

Sechs dieser sogenannten Biomarker, die auf bestimmte Krankheiten hinweisen können, zum Beispiel CD40 Ligand, Streptavidin und Thrombin, kann das Chiplabor bereits messen. Letzteres ist wichtig für die Blutgerinnung. Ist die Konzentration dieses Proteins im Blut zu hoch, ist ein Patient oder eine Patientin wahrscheinlich anfälliger für Thrombosen.

Das Land Schleswig-Holstein fördert das Projekt nun aktuell mit rund 200.000 Euro. Das Ziel: „Wir möchten 100 Biomarker auf unserem Chip detektieren können“, sagt Professorin Martina Gerken, Leiterin des Projekts. Das soll bereits in wenigen Monaten erfüllt sein. Marktreife könnte das Chiplabor in etwa fünf Jahren erreichen, denn die Messung der Stoffmengen soll noch genauer werden. Damit fiele der lange und teure Umweg von Blutanalysen über Speziallabore weg. Messergebnisse stünden umgehend zur Verfügung. Die Produktionskosten der Wegwerfchips lägen im Cent-Bereich. Die „Transmissionsmessung“ genannte Methode haben die Kieler Forschenden bereits zum Patent angemeldet.

Originalpublikationen:

Jahns, S., Gutekunst, S.B., Selhuber-Unkel, C., Nazirizadeh, Y., Gerken, M., Human blood microfluidic test chip for imaging, label-free biosensor, Microsystem Technologies 2015-12-14,10.1007/s00542-015-2746-6.

Jahns, S., Bräu, M., Meyer, B.-O., Karrock, T, Gutekunst S. B., Blohm, L., Selhuber-Unkel, C., Buhmann, R., Nazirizadeh, Y., and Gerken, M., Handheld imaging photonic crystal biosensor for multiplexed, label-free protein detection, Biomed. Opt. Express, vol. 6, no. 10, p. 3724, 2015.

Neustock, L. T., Jahns, S., Adam, J., and Gerken, M., Optical Waveguides with Compound Multiperiodic Grating Nanostructures for Refractive Index Sensing, Journal of Sensors, 2016.

* D. Schimmelpfennig: Christian-Albrechts-Universität zu Kiel, 24098 Kiel
