Multi-Spitzen-Rastertunnelmikroskop Neuer Wert für den Oberflächenwiderstand von Silizium

| Autor / Redakteur: Tobias Schlößer / Dr. Ilka Ottleben

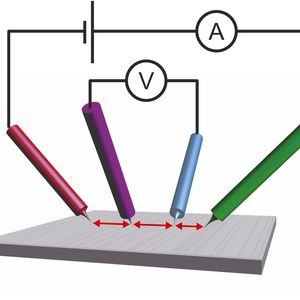

Silizium ist das mit Abstand am weitesten verbreitete Material in der Halbleiterindustrie. Doch seine elektronischen Eigenschaften sind immer noch nicht vollständig erforscht. An seiner Oberfläche leitet es den elektrischen Strom bis zu tausendmal besser als im Inneren. Wie gut genau, haben Jülicher Wissenschaftler nun mit bislang unerreichter Genauigkeit erfasst. Für ihre Messung der Oberflächenleitfähigkeit verwendeten sie ein speziell ausgerüstetes Rastertunnelmikroskop mit vier Spitzen.

Firmen zum Thema

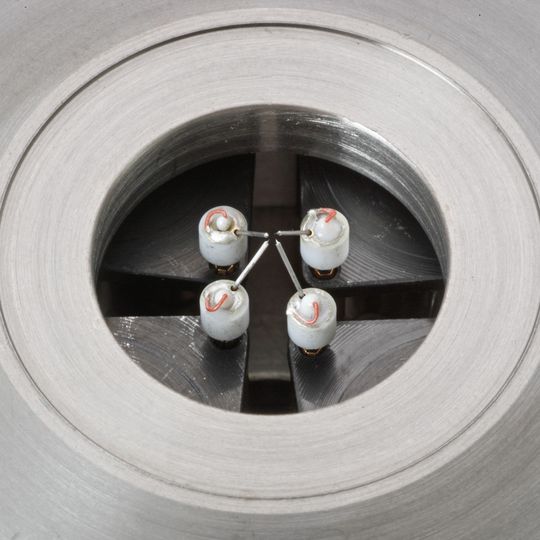

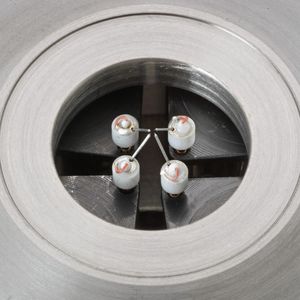

Nahaufnahme des Multispitzen-Rastertunnelmikroskops
Nahaufnahme des Multispitzen-Rastertunnelmikroskops
(Bild/Copyright: Forschungszentrum Jülich)

Jülich – Wie viele andere Materialien auch, weist Silizium an seiner Oberfläche ganz besondere Eigenschaften auf. Sie gewinnen umso mehr an Bedeutung, je kleiner der Körper wird. Denn die Oberfläche wird dann im Verhältnis zum Gesamtvolumen immer größer. Aus diesem Grund rücken die speziellen Eigenschaften der Oberfläche insbesondere in der Nano- und Halbleitertechnologie in den Fokus, bei denen der Trend zu immer kleineren Elektronikbauteilen führt.

„Bisher hat man Oberflächenstrukturen im Nanobereich in erster Linie nur abgebildet. Aber ich bin fest überzeugt davon, dass es in Zukunft immer wichtiger wird, nicht nur die Struktur, sondern auch die elektronischen Eigenschaften der Oberfläche zu erfassen“, betont Bert Voigtländer, Professor am Jülicher Peter Grünberg Institut (PGI-3).

Bildergalerie

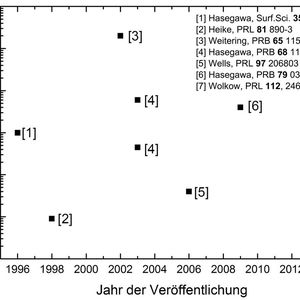

Doch die Messung der grundlegenden elektronischen Oberflächeneigenschaft, der Oberflächenleitfähigkeit, ist alles andere als einfach. Bislang war es kaum möglich, den gemessenen elektrischen Strom, der über die Oberfläche fließt, sauber vom Stromfluss durch das Innere des Materials zu trennen. Entsprechend stark streuten die Messergebnisse in den letzten 20 Jahren. Die ermittelten Werte für die sogenannte (7x7)-Oberfläche von Silizium wichen um bis zu vier Größenordnungen voneinander ab.

Oberflächenleitfähigkeit von 9 Mikrosiemens für Silizium ermittelt

Bei dieser vielfach wissenschaftlich untersuchten Oberflächenstruktur ordnen sich die Atome am Rand des Siliziumkristalls aufgrund der nach außen hin abgeschnittenen Bindungen in einem Muster aus dreieckigen Zellen an. Mithilfe eines neuen Instruments konnten die Jülicher Wissenschaftler nun mit bislang unerreichter Genauigkeit messen, dass die Leitfähigkeit dieser Schicht etwa tausendmal höher ist als die einer entsprechenden Schicht im Innern des Siliziumkristalls. Die von ihnen ermittelte Oberflächenleitfähigkeit von 9 Mikrosiemens liegt in etwa in der Mitte zwischen typischen Werten für Halbleiter und Metalle. Das Ergebnis deutet in die gleiche Richtung wie die letzten Ergebnisse, die Forschungsgruppen in den Jahren 2009 und 2014 veröffentlicht hatten.
