Piezosensoren Piezoelemente für eine Vielzahl sensorischer Anwendungen

| Autor / Redakteur: Frank Möller* und Ellen-Christine Reiff** / Dipl.-Chem. Marc Platthaus

Der Piezoeffekt ist keiner mechanischen Reibung und keinem Verschleiß im klassischen Sinne unterworfen und dabei hochsensibel. Das macht ihn sehr interessant für eine Vielzahl potenzieller Anwendungen von Ultraschallssensoren bis hin zu komplexer Adaptronik.

Firmen zum Thema

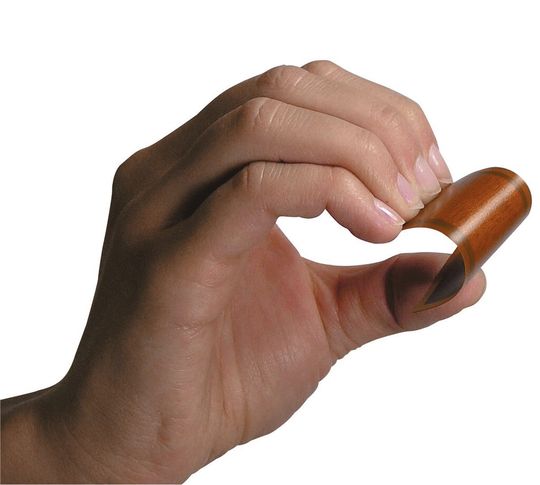

Abb. 1: Biegeradien bis 20 mm lassen sich in einer piezokeramische Folie ohne Weiteres realisieren.
Abb. 1: Biegeradien bis 20 mm lassen sich in einer piezokeramische Folie ohne Weiteres realisieren.
(Bild: PI)

Piezoelektrische Materialien können bei Krafteinwirkung eine elektrische Spannung erzeugen (Piezoeffekt) oder unter dem Einfluss eines elektrischen Feldes ihre Abmessungen verändern (inverser Piezoeffekt). Sie wandeln mechanische in elektrische Energie um und umgekehrt, man spricht hier auch von Transducern. Während sich der inverse Piezoeffekt für aktorische Anwendungen nutzen lässt, bietet sich der direkte Piezoeffekt oder auch die Kombination beider Effekte für die Realisierung von Sensoren an. Der Piezoeffekt beruht dabei ausschließlich auf Verschiebungen innerhalb des Kristallgitters des piezoelektrischen Elements. Er ist daher keiner mechanischen Reibung und keinem Verschleiß im klassischen Sinne unterworfen und ist hochsensibel. Bereits kleinste Deformationen erzeugen unmittelbar eine messbare Ladungsverschiebung und umgekehrt bewirkt eine kleine elektrische Spannung bei einem Aktor eine sofortige Auslenkung. Damit erschließen sich eine Vielzahl potenzieller Anwendungen, angefangen von Ultraschall-, Kraft- bzw. Beschleunigungssensoren bis hin zu komplexen adaptronischen Systemen.

Das Erzeugen und Detektieren von Ultraschall ist eine klassische Piezo-Anwendung, denn beim Anlegen einer Wechselspannung beginnt das Piezoelement zu schwingen. Die kurzen Ansprechzeiten und die daraus resultierende hohe Dynamik ermöglichen hohe Schwingungsfrequenzen von bis zu 20 MHz. Als Ultraschall bezeichnet man Schall mit Frequenzen oberhalb des menschlichen Hörfrequenzbereichs, also ab etwa 16 kHz. Industrie, Medizintechnik und Forschung nutzen diesen Frequenzbereich in vielerlei Hinsicht. Das Spektrum reicht von Abstandsbestimmung und Objekterkennung, Füllstand- oder Durchflussmessungen über hochauflösende Materialprüfungen bis hin zur medizinischen Diagnostik und Therapie. Piezokeramiken lassen sich praktisch in beliebigen Formen preisgünstig fertigen und bieten so für die unterschiedlichen Anwendungen maßgeschneiderte Lösungen.

Bildergalerie
Bildergalerie mit 5 Bildern

Flexibel bei Frequenz und Bauform

Die Piezoelemente von PI Ceramic eignen sich für eine Vielzahl von Ultraschallanwendungen. Diese lassen sich grob klassifizieren in zumeist sensorische Anwendungen für Frequenzen bis 20 MHz und Leistungs-Ultraschall, bei dem die Energiedichten höher sind. Bei letzteren verrichten die Piezoelemente dann beachtliche mechanische Arbeit, sie zertrümmern z.B. Nierensteine oder entfernen Zahnstein, liefern die mechanische Energie für Reinigungsbäder aber auch für industrielles Schweißen oder Bonden. Die typischen Frequenzen des Leistungs-Ultraschalls liegen dabei zwischen 20 und 3000 kHz.
