Tablettencoating Sprühdüsen für das Tablettencoating in Forschungslaboren

Um den richtigen Tablettenüberzug zu entwickeln, mussten Pharma- unternehmen bis vor wenigen Jahren auf Coatingtrommeln setzen, die für diese Testphase zu viele Tabletten verbrauchten. Nachdem die Hersteller der Coater dazu übergingen, effizientere Tischgeräte für Forschungszwecke zu bauen, war auch der Firma Düsen-Schlick klar, dass sie ihre Sprühdüsen für diese Trommelgrößen optimieren musste.

Anbieter zum Thema

Fritsch GmbH - Mahlen und Messen

Peter Huber Kältemaschinenbau AG

Geniu GmbH

Düsen-Schlick GmbH

Bereits seit Jahren hat sich für das Tablettencoating ein neues Sprüharmkonzept am Markt etabliert. Der PCA-Professional-Coating-Arm der Firma Düsen-Schlick arbeitet nach dem „Manifold“-Prinzip – ein Verteilerrohr versorgt dabei alle Düsen in einer Coatingtrommel mit dem Tablettenlack. So verschwinden Schlauchanschlüsse, was zu kürzeren Rüstzeiten und weniger Schmutzecken führt.

Um auch das Sprühbild zu verbessern, ersetzte das Unternehmen die konventionellen mit Hörnern ausgestatteten Flachstrahldüsen durch speziell für den Coatingprozess entwickelte Düsen, die auf der patentierten ABC-Technik (Anti-Bearding-Cap) beruhen. Die abgerundete Form der Düsen verhindert, dass sich am Düsenkopf Sprühmaterial (z.B. staubartiger Tablettenabrieb) aufbaut. So verstopfen die Luftkanäle nicht mehr.

Von der Produktions- bis zur Labordüse

Diese Neuentwicklungen wurden vor rund zehn Jahren das erste Mal in großen Produktionstrommeln (19"/24") integriert und erzeugten dort mit einem ellipsenförmigen Flachstrahl und einem Durchsatz von 30 bis 180 g/min das gewünschte Sprühbild auf den Tabletten. Zwei Jahre später folgte die Labordüse für Trommelgrößen von 12" bis 19" und Sprühraten von 10 bis 50 g/min. Als dann führende Hersteller von Coatinganlagen noch kleinere Tischgeräte bauten, weil Forscher in den Entwicklungslaboren der Pharmaunternehmen zunehmend forderten, die Coatingprozesse mit möglichst wenigen Tabletten zu testen, war auch für die Entwickler von Düsen-Schlick klar, dass die bisherige Technik der Sprühdüsen in den neuen Coatern an ihre Grenzen stoßen würde.

„Die Sprühraten sollten bei solchen Tischgeräten bei 1 bis 10 g/min liegen. Um dies mit der bislang vorhandenen ABC-Technik zu erreichen, hätte man den Zerstäubungsluftdruck aber auf 0,2 bar herunterfahren müssen. Ideal sind eigentlich 1 bis 3 bar“, sagt Stefan Gerstner, Technischer Leiter bei Düsen-Schlick.

Konstruktives Geschick gefragt

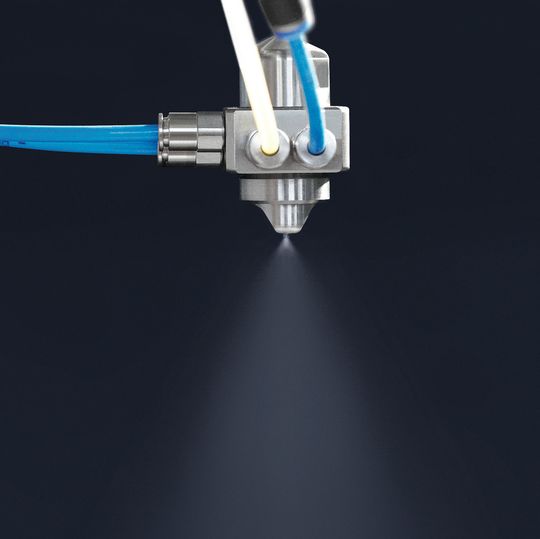

Das Ergebnis waren ungleichmäßige Sprühbilder, weshalb sich das Unternehmen dazu entschloss, die Nano-ABC-Düse für Coater mit einer Größe von 8,5" bis 12" zu entwickeln. Schnell stellte sich die Frage, wie klein die Düse gebaut werden kann. Eine entscheidende Weiterentwicklung war beispielsweise, dass der Anschluss für die Zerstäubungsluft jetzt auch für ein Halterohr genutzt werden kann, um für eine filigrane Befestigung zu sorgen.
